            一、WLW型往復式真空泵概述:

WLW系列為無油(耐腐)立式往復真空泵。是我廠與科研單位聯合開發的.并經十余年不斷改進的成熟產品,其主要優點是(與W型往復式真空泵比較);
1、極限真空度高(4.5-I5mmHg )
2、無油潤滑.可獲得潔凈真空.并利于尾氣及溶劑的潔凈回收。
3、節能(33%).節水(50%r).節省占地而積(66%)。
4、氣閥軸向布置.使用壽命長(4-10倍)。
5、振動小,噪音低。
6、外形簡潔美觀,操作、維修方便。
7, WLW-B系列采用全無油結構及四氟類密封材料、能耐各類有機溶劑。
8、WLW-F、T系列采用不銹鋼、欽材料、能耐各類、酸、堿、有機溶劑腐蝕。
9. WLW-J系列采用鎳磷鍍層.能耐各類堿腐蝕。

二、WLW型往復式真空泵用途:

本廠生產的WLW型往復式真空泵廣泛應用于制藥、化工、食品等行業的真空輸送提料、提煉、蒸餾、濃縮、真空包裝、干燥、氣體解析、尾氣回收等場合,是取代W型往復式真空泵、水環式真空泵的理想產品。

三、WLW型往復式真空泵附屬設備:

1、過濾器:(1)當被抽氣體含粉塵或固體物料時
(2)新安裝管道系統(法蘭式過濾器,用戶根據現場情況向我廠訂購)
2、冷凝器:(1)當被抽氣體含大量可凝性氣體時;
(2)當被抽氣體溫度超過65℃時。
3、阻液器:當被抽氣體中有大量液體時。
4、中和罐:當被抽氣體具有腐蝕性時(WLW-F/T除外)。
5、膨脹節:為避免振動、溫差引起管道法蘭泄漏。避免管道安裝應力。WLW300及以
上型號必須安裝。
6、緩沖罐:為避免泵的啟動沖擊。
7、其它:選用本廠產品時,請?jiān)敿?xì)告之使用情況:
(1)被抽介質(酸、堿、溶劑種類)
(2)介質溫度
(3)有無可凝性氣體
(4)有無粉塵或固休顆粒
(5)泵在工藝流程中所處位置和作用;
(6)所需連續運轉的最長時間。

            四、WLW型往復式真空泵型號、規格、參數:

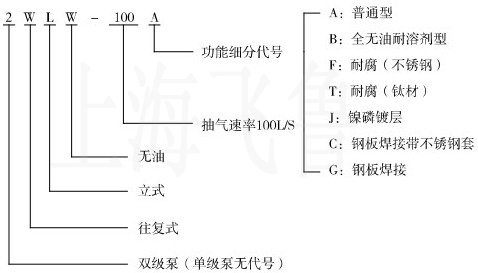

            1、WLW型往復式真空泵型號表示方法


            2、WLW型往復式真空泵型號、規格、參數


                | 項目\參數\型號 |
                WLW-30 |
                WLW-50 |
                WLW-70 |
                WLW-100 |
                WLW-150 |
                WLW-200 |
                WLW-300 |
                WLW-400 |
                WLW-600 |
                WLW-1000 |


                | 抽氣速率(L/s)(m3/h) |
                30/108 |
                50/180 |
                70/252 |
                100/360 |
                150/540 |
                200/720 |
                300/1080 |
                400/1440 |
                600/2160 |
                1000/3600 |


                | 極限壓力(mmHg)(×103Pa) |
                15/2.0 |
                15/2.0 |
                15/2.0 |
                15/2.0 |
                15/2.0 |
                15/2.0 |
                15/2.0 |
                15/2.0 |
                15/2.0 |
                15/2.0 |


                | 轉速(r.p.m) |
                400 |
                270 |
                380 |
                300 |
                280 |
                280 |
                250 |
                250 |
                240 |
                240 |


                | 電機 |
                型號 |
                Y132S-6 |
                Y132M1-6 |
                Y132M2-6 |
                Y160M-6 |
                Y160L-6 |
                Y180L-6 |
                Y200L2-6 |
                Y225M-6 |
                Y280S-6 |
                Y315S-6 |


                | 功率(Kw) |
                3 |
                4 |
                5.5 |
                7.5 |
                11 |
                15 |
                22 |
                30 |
                45 |
                75 |


                | 吸氣通經(mm) |
                Ф50 |
                Ф50 |
                Ф50 |
                ф100 |
                ф125 |
                ф125 |
                ф160 |
                ф160 |
                ф250 |
                ф350 |


                | 排氣通經(mm) |
                ф50 |
                ф50 |
                ф50 |
                ф100 |
                ф125 |
                ф125 |
                ф160 |
                ф160 |
                ф250 |
                ф350 |


                | 進水通經(mm) |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф20 |
                ф3/4" |


                | 出水通經(mm) |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф20 |
                ф3/4" |


                | 泵升溫(℃) |
                40 |
                40 |
                40 |
                40 |
                40 |
                40 |
                40 |
                40 |
                40 |
                40 |


                | 噪聲[dB(A)] |
                ≤70 |
                ≤70 |
                ≤75 |
                ≤75 |
                ≤78 |
                ≤80 |
                ≤80 |
                ≤80 |
                ≤80 |
                ≤95 |


                | 整機重量 |
                350 |
                500 |
                510 |
                750 |
                940 |
                1000 |
                1500 |
                1800 |
                3100 |
                6300 |





                | 項目\參數\型號 |
                2WLW-15 |
                2WLW-25 |
                2WLW-35 |
                2WLW-50 |
                2WLW-75 |
                2WLW-100 |
                2WLW-150 |
                2WLW-200 |
                2WLW-300 |


                | 抽氣速率(L/s)(m3/h) |
                15/54 |
                25/90 |
                35/125 |
                50/180 |
                75/270 |
                100/360 |
                150/540 |
                200/720 |
                300/1080 |


                | 極限壓力(mmHg)(×103Pa) |
                4.5/0.6 |
                4.5/0.6 |
                4.5/0.6 |
                4.5/0.6 |
                4.5/0.6 |
                4.5/0.6 |
                4.5/0.6 |
                4.5/0.6 |
                4.5/0.6 |


                | 轉速(r.p.m) |
                400 |
                270 |
                380 |
                300 |
                280 |
                280 |
                250 |
                250 |
                240 |


                | 電機 |
                型號 |
                Y112M-6 |
                Y132S-6 |
                Y132M1-6 |
                Y132M2-6 |
                Y160M-6 |
                Y160L-6 |
                Y180L-6 |
                Y200L2-6 |
                Y225M-6 |


                | 功率(Kw) |
                2.2 |
                3 |
                4 |
                5.5 |
                7.5 |
                11 |
                15 |
                22 |
                30 |


                | 吸氣通經(mm) |
                Ф32 |
                Ф40 |
                Ф40 |
                Ф50 |
                Ф80 |
                Ф100 |
                Ф125 |
                Ф125 |
                Ф160 |


                | 排氣通經(mm) |
                ф32 |
                ф40 |
                ф40 |
                Ф50 |
                Ф80 |
                Ф100 |
                Ф125 |
                Ф125 |
                Ф160 |


                | 進水通經(mm) |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                Ф15 |


                | 出水通經(mm) |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                ф15 |
                Ф15 |


                | 泵升溫(℃) |
                40 |
                40 |
                40 |
                40 |
                40 |
                40 |
                40 |
                40 |
                40 |


                | 噪聲[dB(A)] |
                ≤70 |
                ≤70 |
                ≤75 |
                ≤75 |
                ≤78 |
                ≤80 |
                ≤80 |
                ≤80 |
                ≤80 |


                | 整機重量 |
                350 |
                500 |
                510 |
                750 |
                940 |
                1000 |
                1500 |
                1800 |
                3100 |

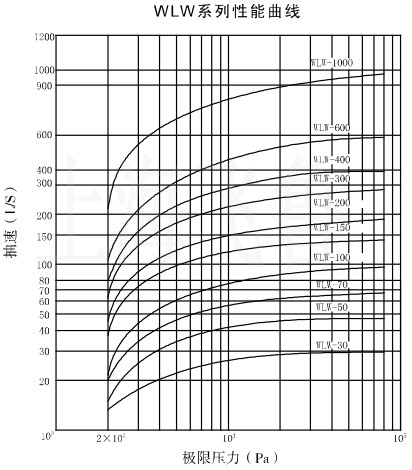

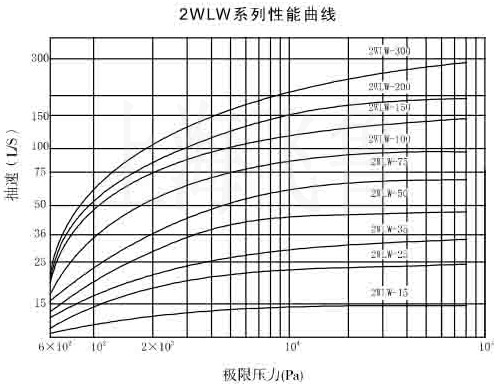

            3、WLW型往復式真空泵性能曲線



            五、WLW型往復式真空泵結構與工作原理:

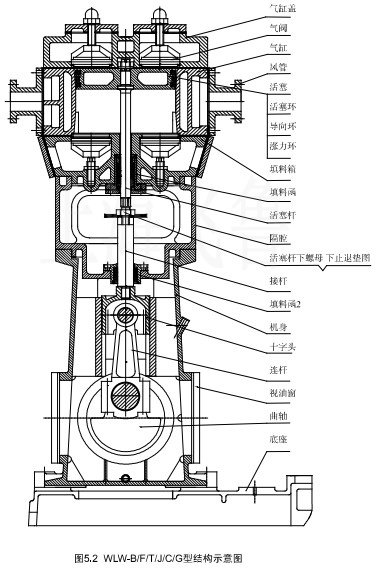

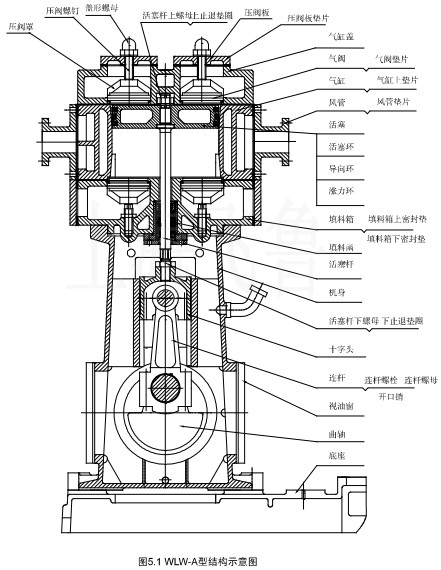

WLW系列為單缸單級雙作用活塞泵.2WLW系列為單缸雙級雙作用活塞泵。(見圖5.1、圖5.2結構示意圖)
1、機械傳動部件:由電機通過三角帶傳動.驅動曲柄滑塊機構作往復運動,滑塊(十字頭)將作復運動通過活塞桿傳遞給活塞。

2、吸、排氣部件:活塞(安裝有封氣的F4活塞環).在氣缸內往復運動形成缸內氣體的膨脹和壓縮,并通過軸向布置的進排氣閥組完成吸、排氣動作。

3,輔助功能部件:曲軸箱內的潤滑油通過濺油或油泵潤滑有關運動件,上部冷卻水(0.2MPa)帶走壓縮產生的熱量,氣缸內活塞環采用F4自潤滑材料,無需另加油潤滑。

4,填料密封部件:分為普通型和特殊型。
普通型填料密封材料選用聚四氟乙烯或橡膠類骨架油封。

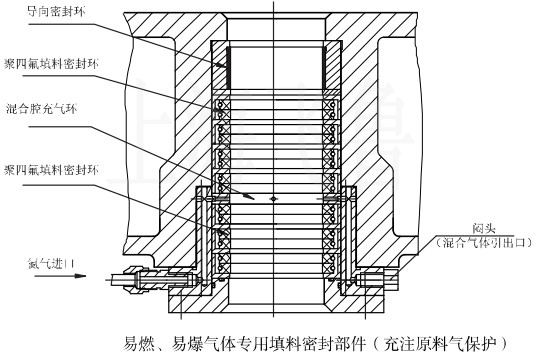

特殊型填料密封,專門針對易燃易爆氣體(如Co、干氣,甲烷氣等各種對環境要求較高的氣體)。使用時通入具有一定壓力,一定流最(參照工藝流程工況選擇)的氮?dú)饣蛘呓?jīng)過處理的原料氣體,以避免工質氣體泄漏到環境中引發危險,并且避免空氣進入氣缸污染原料(見圖)。針對工況的不同要求,可以選擇將混合氣體引到系統外或用悶頭堵塞二種方式。

5,隔腔:為防止填料部件失效引起物料泄漏,污染曲軸箱內潤滑油.加裝隔腔部件,
從而徹底隔絕過流部分和運動部件的接觸途徑,保證真空系統的絕對無油。特別適用于物料具有一般腐蝕性,對機油有較強敏感度或要求有極高清潔度的尾氣回收等環境(結構見圖5.2)。



            六、WLW型往復式真空泵外形及地基尺寸:

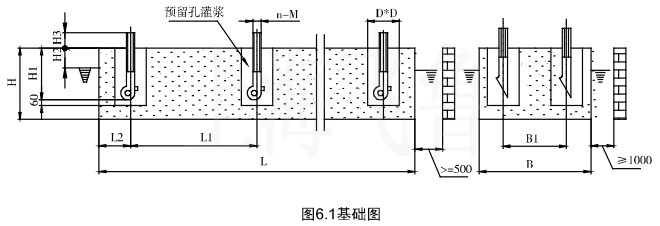

            1、地基尺寸及機座安裝尺寸

            地基尺寸


                | 尺寸\型號 |
                WLW-30
                  2WLW-15 |
                WLW-50
                  WLW-70
                  2WLW-25
                  2WLW-35 |
                WLW-100
                  2WLW-50 |
                WLW-150
                  2WLW-75 |
                WLW-200
                  2WLW-100 |
                WLW-300
                  WLW-400
                  2WLW-150
                  2WLW-200 |
                WLW-600
                  2WLW-300 |
                WLW-1000 |


                | L |
                900 |
                1100 |
                1270 |
                1440 |
                1440 |
                1680 |
                2200 |
                3100 |


                | L1 |
                300 |
                400 |
                485 |
                560 |
                560 |
                660 |
                880 |
                680 |


                | L2 |
                150 |
                150 |
                150 |
                160 |
                160 |
                180 |
                220 |
                350 |


                | B |
                550 |
                600 |
                660 |
                750 |
                750 |
                840 |
                1150 |
                1300 |


                | B1 |
                300 |
                320 |
                360 |
                450 |
                450 |
                500 |
                750 |
                860 |


                | H |
                350 |
                400 |
                500 |
                500 |
                500 |
                600 |
                1000 |
                1200 |


                | H1 |
                240 |
                240 |
                240 |
                240 |
                240 |
                240 |
                340 |
                450 |


                | H2 |
                50 |
                50 |
                50 |
                50 |
                50 |
                50 |
                50 |
                50 |


                | H3 |
                60 |
                60 |
                60 |
                60 |
                60 |
                60 |
                60 |
                60 |


                | D |
                100 |
                100 |
                100 |
                120 |
                120 |
                120 |
                120 |
                120 |


                | M |
                M12 |
                M12 |
                M12 |
                M16 |
                M16 |
                M16 |
                M24 |
                M30 |


                | n |
                6 |
                6 |
                6 |
                6 |
                6 |
                6 |
                6 |
                8 |

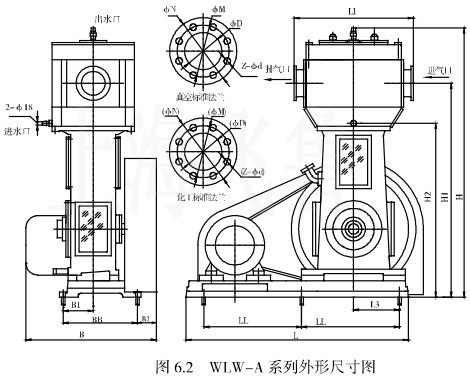

            2、WLW-A系列外形尺寸:

            WLW-A外形尺寸(括號內的尺寸為化工標準法蘭)


                | 尺寸\外形 |
                WLW30A |
                WLW50A
                  WLW70A |
                WLW100A |
                WLW150A |
                WLW200A |
                WLW300A
                  WLW400A |
                WLW600A |
                WLW1000A |


                | H |
                919 |
                1148 |
                1382 |
                1514 |
                1523 |
                1836 |
                2199 |
                2826 |


                | H1 |
                712 |
                911 |
                1128 |
                1176 |
                1198 |
                1443 |
                1766 |
                2412 |


                | H2 |
                570 |
                743 |
                945 |
                995 |
                955 |
                1173 |
                1447 |
                1910 |


                | L |
                745 |
                970 |
                1090 |
                1280 |
                1240 |
                1500 |
                1940 |
                2320 |


                | L1 |
                457 |
                571 |
                651 |
                695 |
                810 |
                805 |
                1013 |
                1420 |


                | L3 |
                106 |
                157 |
                195 |
                255 |
                255 |
                310 |
                360 |
                450 |


                | LL |
                300 |
                400 |
                485 |
                560 |
                560 |
                660 |
                880 |
                680 |


                | B |
                511 |
                552 |
                640 |
                710 |
                783 |
                871 |
                1045 |
                1355 |


                | B1 |
                201 |
                206 |
                237 |
                275 |
                275 |
                298 |
                463 |
                500 |


                | B2 |
                95 |
                128 |
                155 |
                190 |
                190 |
                215 |
                220 |
                305 |


                | BB |
                300 |
                320 |
                360 |
                450 |
                450 |
                500 |
                720 |
                860 |


                | фD |
                Ф50 |
                Ф50 |
                Ф100 |
                Ф125 |
                Ф125 |
                Ф160 |
                Ф250 |
                Ф350 |


                | фM |
                Ф90(125) |
                ф90(125) |
                Ф145(180) |
                Ф175(210) |
                Ф175(210) |
                Ф200(240) |
                Ф310(350) |
                (ф460) |


                | фN |
                Ф110(160) |
                Ф110(160) |
                Ф165(215) |
                Ф200(245) |
                Ф200(245) |
                Ф230(280) |
                Ф335(390) |
                (ф500) |


                | фd |
                9(18) |
                9(18) |
                9(18) |
                11(18) |
                11(18) |
                12(22) |
                12(22) |
                (22) |


                | Z |
                4(4) |
                4(4) |
                8(8) |
                8(8) |
                8(8) |
                8(8) |
                8(12) |
                (16) |

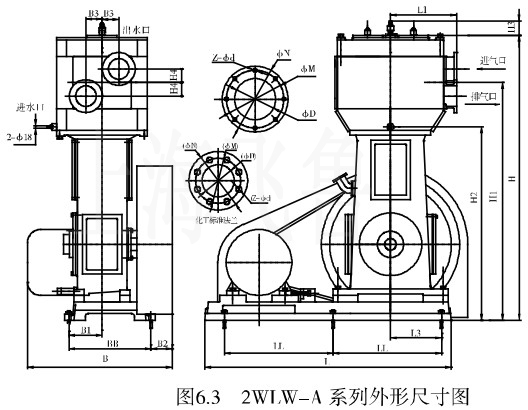

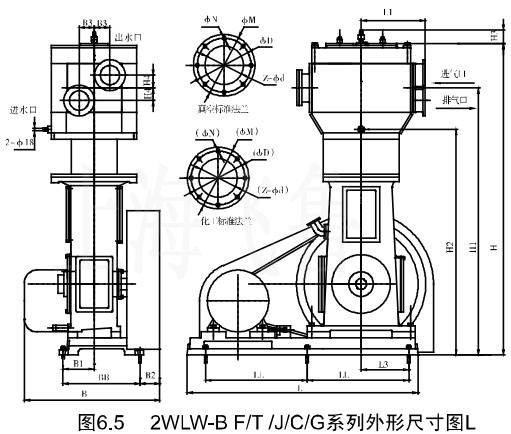

            3、2WLW-A系列外形尺寸:

            2WLW-A系列外形尺寸(括號內的尺寸為化工標準法蘭)


                | 尺寸\外形 |
                2WLW15A |
                2WLW25A
                  2WLW35A |
                2WLW50A |
                2WLW75A |
                2WLW100A |
                2WLW150A
                  2WLW200A |
                2WLW300A |


                | H |
                919 |
                1148 |
                1382 |
                1514 |
                1523 |
                1866 |
                2199 |


                | H1 |
                712 |
                911 |
                1128 |
                1176 |
                1198 |
                1443 |
                1766 |


                | H2 |
                570 |
                743 |
                945 |
                995 |
                955 |
                1173 |
                1447 |


                | H4 |
                29.5 |
                42.5 |
                52 |
                45 |
                55 |
                71.5 |
                91.5 |


                | L |
                745 |
                970 |
                1090 |
                1280 |
                1240 |
                1500 |
                1940 |


                | L1 |
                229 |
                268 |
                326 |
                355 |
                388 |
                403 |
                521 |


                | L3 |
                106 |
                157 |
                195 |
                255 |
                255 |
                310 |
                360 |


                | LL |
                300 |
                400 |
                485 |
                560 |
                560 |
                660 |
                880 |


                | B |
                511 |
                552 |
                640 |
                710 |
                783 |
                871 |
                1045 |


                | B1 |
                201 |
                206 |
                237 |
                275 |
                275 |
                298 |
                463 |


                | B2 |
                95 |
                128 |
                155 |
                190 |
                190 |
                215 |
                220 |


                | B3 |
                54 |
                30 |
                90 |
                80 |
                70 |
                93.5 |
                136 |


                | BB |
                300 |
                320 |
                360 |
                450 |
                450 |
                500 |
                720 |


                | фD |
                Ф32 |
                Ф40 |
                Ф50 |
                Ф80 |
                Ф100 |
                Ф125 |
                Ф160 |


                | ФM |
                Ф70(100) |
                Ф80(110) |
                Ф90(125) |
                Ф125(160) |
                Ф145(180) |
                Ф175(210) |
                Ф200(240) |


                | фN |
                Ф90(135) |
                Ф100(145) |
                Ф110(160) |
                Ф145(195) |
                Ф165(215) |
                Ф200(245) |
                Ф230(280) |


                | Фd |
                9(18) |
                9(18) |
                9(18) |
                11(18) |
                11(18) |
                12(18) |
                12(22) |


                | Z |
                4(4) |
                4(4) |
                4(4) |
                8(8) |
                8(8) |
                8(8) |
                8(8) |

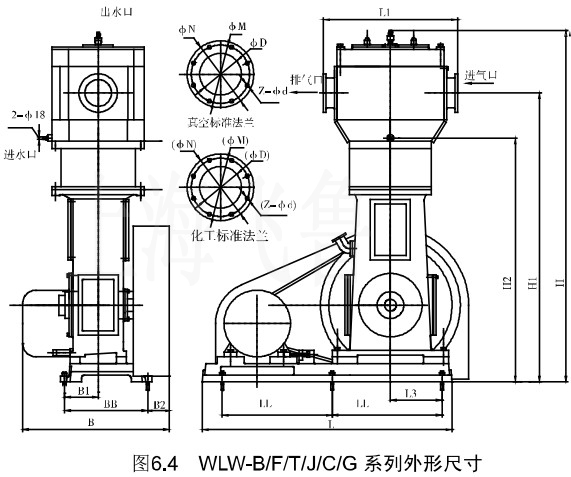

            4、WLW-B/F/T系列外形尺寸:

            WLW-B/F/T/J/C/G外形尺寸(括號內的尺寸為化工標準法蘭)


                | 尺寸\型號 |
                WLW20 |
                WLW50
                  WLW70 |
                WLW100 |
                WLW150 |
                WLW200 |
                WLW300
                  WLW400 |
                WLW600 |
                WLW1000 |


                | H |
                1079 |
                1338 |
                1602 |
                1764 |
                1773 |
                2126 |
                2554 |
                2826 |


                | H1 |
                872 |
                1101 |
                1348 |
                1426 |
                1448 |
                1733 |
                2121 |
                2412 |


                | H2 |
                730 |
                933 |
                1165 |
                1245 |
                1205 |
                1463 |
                1802 |
                1910 |


                | L |
                745 |
                970 |
                1090 |
                1280 |
                1240 |
                1500 |
                1940 |
                2320 |


                | L1 |
                457 |
                571 |
                651 |
                695 |
                810 |
                805 |
                1013 |
                1420 |


                | L3 |
                106 |
                157 |
                195 |
                255 |
                255 |
                310 |
                360 |
                450 |


                | LL |
                300 |
                400 |
                485 |
                560 |
                560 |
                660 |
                880 |
                680 |


                | B |
                511 |
                552 |
                640 |
                710 |
                783 |
                871 |
                1045 |
                1355 |


                | B1 |
                201 |
                206 |
                237 |
                275 |
                275 |
                298 |
                463 |
                500 |


                | B2 |
                95 |
                128 |
                155 |
                190 |
                190 |
                215 |
                220 |
                305 |


                | BB |
                300 |
                320 |
                360 |
                450 |
                450 |
                500 |
                750 |
                860 |


                | ФD |
                Ф50 |
                Ф50 |
                Ф100 |
                Ф125 |
                Ф125 |
                Ф160 |
                Ф250 |
                Ф350 |


                | ФM |
                Ф90(125) |
                Ф90(125) |
                Ф145(180) |
                Ф175(210) |
                Ф175(210) |
                Ф200(240) |
                Ф310(350) |
                (Ф460) |


                | ФM |
                Ф110(160) |
                Ф110(160) |
                Ф165(215) |
                Ф200(245) |
                Ф200(245) |
                Ф230(280) |
                Ф335(390) |
                (Ф500) |


                | Фd |
                9(18) |
                9(18) |
                9(18) |
                11(18) |
                11(18) |
                12(22) |
                12(22) |
                (22) |


                | Z |
                4(4) |
                4(4) |
                8(8) |
                8(8) |
                8(8) |
                8(8) |
                8(12) |
                (16) |



            5、2WLW-B/F/f/J/C/G系列外形尺寸:

            2WLW-B/F/T/JC/G系列外形尺寸(括號內的尺寸為化工標準法蘭)


                | 尺寸\型號 |
                2WLW-15 |
                2WLW-25
                    2WLW-35 |
                2WLW-50 |
                2WLW-75 |
                2WLW-100 |
                2WLW-150
                    2WLW-200 |
                2WLW-1000 |


                | H |
                1070 |
                1338 |
                1602 |
                1764 |
                1773 |
                2126 |
                2554 |


                | H1 |
                872 |
                1101 |
                1348 |
                1426 |
                1448 |
                1733 |
                2121 |


                | H2 |
                730 |
                933 |
                1165 |
                1245 |
                1205 |
                1463 |
                1802 |


                | H4 |
                29.5 |
                42.5 |
                52 |
                45 |
                55 |
                71.5 |
                91.5 |


                | L |
                745 |
                970 |
                1090 |
                1280 |
                1240 |
                1500 |
                1940 |


                | L1 |
                229 |
                268 |
                326 |
                355 |
                388 |
                403 |
                521 |


                | L3 |
                106 |
                157 |
                195 |
                255 |
                255 |
                310 |
                360 |


                | LL |
                300 |
                400 |
                485 |
                560 |
                560 |
                660 |
                880 |


                | B |
                511 |
                552 |
                640 |
                710 |
                783 |
                871 |
                1045 |


                | B1 |
                201 |
                206 |
                237 |
                275 |
                275 |
                298 |
                463 |


                | B2 |
                95 |
                128 |
                155 |
                190 |
                190 |
                215 |
                220 |


                | B3 |
                54 |
                30 |
                90 |
                80 |
                70 |
                93.5 |
                136 |


                | BB |
                300 |
                320 |
                360 |
                450 |
                450 |
                500 |
                720 |


                | ФD |
                Ф32 |
                Ф40 |
                Ф50 |
                Ф80 |
                Ф100 |
                Ф125 |
                Ф160 |


                | ФM |
                Ф70(100) |
                Ф80(110) |
                Ф90(125) |
                Ф125(160) |
                Ф145(180) |
                Ф175(210) |
                Ф200(240) |


                | ФN |
                Ф90(135) |
                Ф100(145) |
                Ф100(160) |
                Ф145(195) |
                Ф165(215) |
                Ф200(245) |
                Ф230(280) |


                | Фd |
                9(18) |
                9(18) |
                9(18) |
                11(18) |
                11(18) |
                12(18) |
                12(22) |


                | Z |
                4(4) |
                4(4) |
                4(4) |
                8(8) |
                8(8) |
                8(8) |
                8(8) |



            七、WLW型往復式真空泵安裝:

本廠制造的WLWW系列泵.出廠前經過4小時出廠例行運轉試驗,各部位已按要求調整好,用戶在出廠后三個月內安裝使用,在安裝前不必拆卸清洗。如在運輸保管過程中有灰塵或雜物進入泵內時,安裝使用前需拆洗,后重新按說明書規定裝配、調整。
1、泵的基礎按本說明書基礎圖,用混凝土澆筑。(參見圖6.1基礎圖)
2、安裝時泵與泵之間的最小距離為1OOcm。
3、安裝時泵與墻面之間需要留有一定的安裝空間。見地基圖。〔圖6.1)泵的上方空間不少于100-150cm。
4,泵的機座放在基礎上應用水平儀找平,并用楔形鐵墊穩后在縫中灌漿。
5、擰緊地腳螺栓的螺母時應用力均勻逐漸擰緊。
6、機座上平面的平面度公差,在縱向、橫向水平面上不平度不應大于0.2/100。
7、安裝好后,用手板動曲軸皮帶輪時,應手感平衡,無蹩卡現象。
8、建議進氣管路中間裝三通閥,使泵可與大氣相通。
9、為了緩解振動,消除安裝應力,建議在進排氣管路中使用膨脹節等軟連接。
10、使用泵,要在進氣管路中間裝過濾器防雜物進入氣缸。
11,泵起動時,泵的起動電流會超出電動機額定電流.如果電機使用熱保護,則保護電流高于電機額定電流30-40%,

八、WLW型往復式真空泵操作:

1、開機前的準備
(1)檢查進氣管路上的法蘭、接頭、閥門,各密封面不得出現漏氣。
(2)曲軸箱內加入足夠的清潔潤滑油,油位應在上、下油位線之間。潤滑油牌號:冬季用30#柴油機油,夏季用40#柴油機油。
(3)開啟冷卻水進水閥門。
(4)關閉進氣管閥門。
(5)如排氣管道上有閥門,打開排氣管閥門。
(6)盤動皮帶輪數轉,確認無異常現象,方可啟動。

2、運轉
(1)合上電動機電源開關,驅動真空泵.泵的旋向從皮帶輪端看為逆時針?lè)较颍仨毰c皮帶罩上所標相一致。
(2)緩慢開啟進氣閥門,使泵的吸入口通向被抽容器,以免泵的啟動沖擊過大WLW300以上型號的真空泵應先開啟三通閥門,再啟動電機。待整機運行平穩后,再聯接系統。
(3)泵運轉中應無沖擊聲,否則應停機找出原因,進行調整修理。
(4)各運行部位有良好的潤滑,注意是否有油壓。
(5)冷卻水出水溫升不超過40℃。

3、停機
(1)關閉進氣管閥門。
(2)開啟進氣管道通大氣端閥門,用大氣沖洗真空泵腔5-10分鐘。
(3)拉開電動機電源開關(或按下停機按鈕)。
(4)在停機10分鐘后,關閉冷卻水進水閥門。
(5)在嚴寒季節,泵冷卻水必須放盡,以防結冰凍裂氣缸、氣缸蓋、填料箱、水管等。

九、WLW型往復式真空泵維護和保養:

要使WLW系列泵工作正常可靠,減少零件磨損,延長使用壽命.必須對泵進行維護保養。
1、日常維護保養
(l檢查并調整曲軸箱內的油位在正常位置。
(2)檢查并消除漏氣、漏水、漏電現象。
(3)檢查連桿大頭瓦剖分面有無間隙增大的傾向。
(4)檢查并調整三角皮帶的松緊至正常(指壓15-25mm)。
(5)保持泵體的清潔,以及氣閥、氣缸等部件過流部位無污垢、積液、積灰等現象。
(6)當發現泵體過熱,有異常聲等異常情況時應及時停機檢查。

2,  100小時保養
除按照“日常維護”的項目進行保養外,還必須:
(1)第一次換油在運轉l00小時后,更換曲軸箱內全部潤滑油,以后每運轉1000小時應更換一次,放油和清洗工作須在泵停機時趁熱進行。
(2)打開閥蓋,取出閥片、閥座、彈簧.清除其上污垢,如發現不正常磨損應予修復或更換。
(3)檢查緊固件,如螺栓、螺釘、螺母、皮帶等松緊。

3、1000小時保養
除完成“100小時保養”項目外,還須:
(1)檢查氣缸螺栓、連桿螺釘及螺母、活塞桿螺母、皮帶輪鎖緊螺母、吸排氣管螺釘及其他螺釘是否有不正常情況。
(2)檢查閥片與閥座的配合情況,必要時進行研磨修正,同時清除吸、排氣道及閥座、閥蓋等處的污垢。
(3)檢查氣缸內壁、活塞環、十字頭及十字頭滑道、十字頭銷與連桿小頭軸瓦、曲柄銷與連桿大頭軸瓦等處的磨損情況,必要時進行更換。
(4)檢查填料函處的密封,如發現密封圈硬化或密封面破損等,應予更換。
(5)檢查活塞環開口間隔,并清洗去除活塞、活塞環槽內銹跡。
(6)清除氣缸內及零件上的沉積物。

4、泵經過2000-2500小時運轉后,應進行大修.所有零、部件均需進行清洗檢查,磨損嚴重的零件應更換。經大修后,重新裝配的泵,當活塞在上、下死點位置時.活塞的兩端平面應與氣缸上下端平而基本持平(2.0-2.5min以?xún)?nèi))。檢查上下死點間隙,上死點比下死點間隙大1mm左右。若平時調整余隙,按如下步驟:
(1)松開活塞桿和十字頭問(或接桿問)的鎖緊螺母;
(2)盤動皮帶輪至上死點位置,此時活塞和氣缸蓋保持接觸;
(3)將活寨由此位置下調2-2.5mm(一牙或一牙半螺距)(WLWB/F/T/J/C/G型為2.5-3.5mm);
(4)盤動皮帶輪移動活寨,保證上下無頂缸現象,擰緊螺母。裝配后的泵應試運轉1-2小時確認一切正常后,方可投入運轉。
泵如準備長期停止使用,在停機時趁熱放凈潤滑油、冷卻水.并用清潔潤滑油沖洗曲軸箱后將油放出,并注入新的潤滑油后,用手轉動曲軸皮帶輪幾轉,泵的各孔口用塑料布包扎好,防雨水、灰塵、雜物落入。放松三角皮帶,將泵存放在通風、干燥
和無腐蝕氣體的遮蓋場所內。

十、WLW型往復式真空泵常用配件拆卸與裝配:

1、更換填料函部件:
(1)排盡冷卻水,拆去上油窗;
(2)拆活塞桿下部螺母,使其與十字頭脫離;
(3)卸去填料函螺釘,并將其從活塞桿下部取出;
(4)裝上新的填料函并松擰上螺釘;
(5)裝活塞桿并調整余隙,擰緊螺母;
(6)擰緊填料函螺釘;
(7)封油窗。
2、更換大小頭軸瓦
(1)放油;
(2)卸去上下油窗;
(3)拔去連桿螺釘上開口銷,卸去下半軸瓦;
(4)拔出十字頭銷;
(5)取出連桿;
(6)更換軸瓦并注意間隙;
(7)配作連桿螺釘開口銷銷孔并安裝開口銷;
(8)復位。
(注意:連續使用8000h的連桿螺釘、螺母必須強制報廢更換。)
3、更換活塞環、導向環、漲力環
(一)卸去上油窗;
(2)卸去氣缸蓋;
(3)松開活塞桿下螺母;
(4)使活塞桿與十字頭脫離;
(5)頂出活塞;
(6)更換三環.注意開口方向應錯位,開口方位應避開氣缸平衡氣道方位和開口間隙;
(7)復位。
4、更換氣閥
(1)拆去蓋形螺母.松開壓閥螺釘;
(2)拆去壓閥蓋螺母,利用拆卸螺紋拆去壓閥蓋;
(3)取出氣閥并更換新閥;
(4)復位

            十一、WLW型往復式真空泵故障排除:



                | 故障排除 |
                產生原因 |
                解決方法 |


                | 泵達不到要求的極限壓力 |
                1,系統密封不嚴或泄漏
                  2,氣閥閥片與閥座密封不嚴
                  3,吸,排氣閥錯裝
                  4,吸,排氣彈簧錯裝
                  5,氣缸螺栓未擰緊
                  6,墊片損壞
                  7,進氣管道或進氣閥門堵塞
                  8,活塞環磨損嚴重
                  9,活塞環黏結或折斷
                  10,填料函失效
                  11,漲力環失效
                  12,有雜物粘附在氣閥上 |
                1,檢查密封情況,消除泄漏
                  2,煤油檢查密合情況,更換
                  3,調換
                  4,調換
                  5,均勻交錯地?cái)Q緊螺栓
                  6,更換墊片
                  7,清理管道或更換閥門
                  8,進行更換
                  9,檢查清洗或更換
                  10,更換填料函
                  11,更換
                  12,敞開進氣口,通大氣噴吹 |


                | 泵不能啟動 |
                1,電壓太低或保險絲燒斷
                  2,泵或電機卡主
                  3,保護電流過低
                  4,三角皮帶太松或長短不一
                  5,300以上泵在真空狀態啟動或進氣通道上閥門未開啟 |
                1,檢查電壓,保險絲
                  2,進行檢查
                  3,調整
                  4,調整三角帶
                  5,開啟進氣管道閥門或進氣管上旁通大氣端閥門 |


                | 泵啟動電流或工作電流過大 |
                1,曲軸箱內油位太高
                  2,排氣管理堵塞
                  3,排氣閥堵塞
                  4,軸瓦太緊
                  5,曲軸箱通氣口堵塞
                  6,導向環太緊 |
                1,放出多余的油
                  2,進行清理
                  3,進行清理
                  4,調整軸瓦間隙
                  5,清理通氣口
                  6,修整導向環間隙 |


                | 泵轉動時噪音大 |
                1,大小頭軸瓦磨損
                  2,活塞桿上下螺母松動
                  3,活塞間隙調整不當
                  4,十字頭磨損
                  5,氣閥彈簧磨損
                  6,排氣閥堵塞
                  7,缸內污垢
                  8,連桿螺釘伸長 |
                1,修復或更換
                  2,檢查,擰緊
                  3,重新調整
                  4,調整或更換
                  5,更換
                  6,清理
                  7,清理
                  8,更換 |


                | 泵震動大 |
                地腳螺栓,螺母松動或損壞 |
                擰緊或更換 |


                | 泵溫升太高 |
                1,沒有足夠的冷卻水冷卻氣缸
                    2,潤滑油不足
                  3,油路不暢或堵塞
                  4,潤滑油不清潔
                  5,排氣閥堵塞
                  6,冷卻水進,出口接錯
                  7,加油口排氣堵塞 |
                1,檢查水壓,管路及閥門
                  2,按要求加足
                  3,檢查油路使其暢通
                  4,更換
                  5,清理
                  6,調整
                  7,清理加油口排氣管路 |



            相關產品推薦:

            W型往復式真空泵   SPB型水噴射真空泵   羅茨往復真空機組   閉式循環系統

            WXD型無油渦旋真空泵 |
