            首頁-旋片式真空泵型號-2XZ型旋片式真空泵2XZ型旋片式真空泵

            一、2XZ型旋片式真空泵用途:

              2XZ型旋片式真空泵是用來對密封容器抽除氣體的基本設備。它可單獨使用,也可用為增壓泵、擴散泵、分子泵的前級泵、維持泵、鈦泵的預抽泵用;該系列泵具有低嗓聲、停泵不返油、啟動容易等優點,泵上裝有氣鎮閥,可抽除少量的可凝性蒸汽。本真空泵不能抽除含氧過高的,腐蝕性的,有爆炸性的或有毒的(2XZFL防爆型旋片式真空泵除外),以及含有穎粒塵埃的氣體,也不能作壓縮泵、輸氣泵使用。2XZ型旋片式真空泵可用于電真空容器制造、真空焊接、印刷、照相制版、食品包裝、真空吸塑、制冷設備維修及儀器、儀表設備配套和實驗室等。廣泛適用于航空航天、半導體、鍍膜、食品包裝、干燥、制冷、科研、醫療、電子、化工、醫藥等專業單位和大專院校等部門的實驗室、化驗室。

              二、2XZ型旋片式真空泵的型號意義:


              三、2XZ型旋片式真空泵的結構特點:

            1.體積小,重量輕、噪音低;
            2.設有氣鎮閥,可抽除少量水蒸汽;
              3.設有自動防返油雙重保險裝置;
              4.小口徑2XZ-2,2XZ-4真空泵專配真空干燥箱、冷凍干燥機,印刷機械;
            5.配小口徑轉換接頭、KF接口;

            附:2XZ型旋片式真空泵進出口口徑轉換裝置圖


            四、2XZ型旋片式真空泵的性能參數表:


                | 參數/型號 |
                2XZ-0.25 |
                2XZ-0.5 |
                2XZ-1 |
                2XZ-2 |
                2XZ-4 |


                | 抽氣速率m3/h(L/S) |
                50(HZ) |
                0.9(0.25) |
                1.8(0.5) |
                3.6(1) |
                7.2(2) |
                14.4(4) |


                | 60(HZ) |
                1.1(0.3) |
                2.1(0.6) |
                4.3(1.2) |
                8.6(2.4) |
                17.2(4.8) |


                | 極限壓力
                    (Pa) |
                分壓力 |
                ≤6×10-1 |
                ≤6×10-2 |
                ≤6×10-2 |
                ≤6×10-2 |
                ≤6×10-2 |


                | 全壓力 |
                ≤6.5 |
                ≤1.33 |
                ≤1.33 |
                ≤1.33 |
                ≤1.33 |


                | 50HZ |
                轉速(r/min) |
                1400 |
                1400 |
                1400 |
                1400 |
                1400 |


                | 60HZ |
                轉速(r/min) |
                1720 |
                1720 |
                1720 |
                1720 |
                1720 |


                | 電機功率(kw) |
                0.12 |
                0.18 |
                0.25 |
                0.37 |
                0.55 |


                | 電源電壓(V) |
                220 |
                220/380 |
                220/380 |
                220/380 |
                220/380 |


                | 進氣口口徑(mm)(外徑) |
                φ15 |
                φ20 |
                φ20 |
                φ30 |
                φ30 |


                | 噪音(dBA) |
                63 |
                65 |
                65 |
                68 |
                68 |


                | 容油量 (L) |
                0.5 |
                0.6 |
                0.7 |
                1 |
                1.2 |


                | 外形尺寸(mm) |
                403×130×240 |
                447×168×260 |
                469×168×260 |
                514×168×282 |
                565×168×282 |


                | 重量(Kg)毛重/凈重 |
                16/15 |
                17/16 |
                18/17 |
                22/20 |
                24/22 |





                | 參數/型號 |
                2XZ-6 |
                2XZ-8 |
                2XZ-15 |
                2XZ-25 |


                | 抽氣速率(L/s) |
                50(HZ) |
                21.6(6) |
                28.8(8) |
                54(15) |
                90(25) |


                | 60(HZ) |
                26(7.2) |
                34.5(9.6) |
                64.8(18) |
                108(30) |


                | 極限壓力 |
                分壓力 |
                ≤4×10-2 |
                ≤4×10-2 |
                ≤4×10-2 |
                ≤4×10-2 |


                | (Pa) |
                全壓力 |
                ≤1 |
                ≤1 |
                ≤1 |
                ≤1 |


                | 轉速(r/min) |
                50(HZ) |
                1400 |
                1400 |
                1400 |
                1400 |


                | 60(HZ) |
                1720 |
                1720 |
                1720 |
                1720 |


                | 電機功率(kw) |
                0.75 |
                1.1 |
                1.5 |
                2.2 |


                | 電源電壓(V) |
                380 |
                380 |
                380 |
                380 |


                | 進氣口口徑(mm) |
                KF -40 |
                KF -40 |
                KF -40 |
                KF -50 |



                | 噪音(dBA) |
                68 |
                70 |
                70 |
                72 |


                | 容油量(L) |
                2 |
                3 |
                4 |
                5 |


                | 外形尺寸(mm) |
                565×200×342 |
                650×240×430 |
                700×240×430 |
                770×240×430 |


                | 毛重/凈重(Kg) |
                50/40 |
                70/60 |
                86/75 |
                98/85 |



            五、2XZ型旋片式真空泵性能曲線圖:


              六、2XZ型旋片式真空泵工作原理與結構簡述:
              該泵是一種容積泵,它借助于旋片在泵腔中連續運轉,使泵腔被旋片分成兩個不同區域的容積周期地擴大與縮小,使將氣體吸進、壓縮與排出,達到容器被抽真空。 本泵是由兩個工作室前后串聯同向等速旋轉,被抽氣體由前級泵泵腔抽入,經過壓縮被排出或排入后級泵腔,再經過壓縮,排出泵腔,通過減霧器(排氣筒)排出泵外。見圖(一)所示。

            圖(一):2XZ型旋片式真空泵結構圖

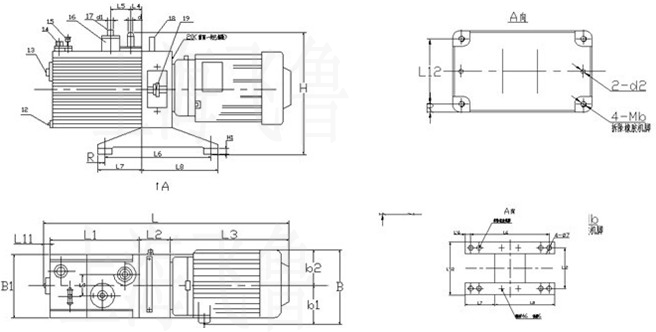

            七、2XZ型旋片式真空泵外形及安裝尺寸:

            外形及安裝尺寸(矩形管)


                | 型號 |
                矩形管 |
                L7 |
                L8 |
                L6 |
                L'6 |
                L12 |
                L'12 |


                | 2XZ-0.25 |
                30×20 |
                61 |
                156 |
                175 |
                 |
                70 |
                109 |


                | 2XZ-0.5/1 |
                30×20 |
                73 |
                182 |
                240 |
                7.5 |
                88 |
                118 |


                | 2XZ-2/4 |
                40×25 |
                102 |
                188 |
                270 |
                10 |
                94 |
                134 |





                | 型號 |
                L |
                L1 |
                L2 |
                L3 |
                l |
                l1 |
                l2 |
                W |
                W1 |
                W2 |
                w1 |
                w2 |
                H1 |
                H2 |
                DN |
                KF |
                Φd |


                | 2XZ-6 |
                550 |
                220 |
                105 |
                64 |
                302 |
                250 |
                85 |
                175 |
                55 |
                66 |
                136 |
                182 |
                315 |
                280 |
                25 |
                40 |
                7 |


                | 2XZ-8 |
                624 |
                255 |
                175 |
                64 |
                495 |
                455 |
                180 |
                238 |
                75 |
                100 |
                182 |
                232 |
                414 |
                388 |
                25 |
                40 |
                8 |


                | 2XZ-15 |
                703 |
                315 |
                175 |
                64 |
                495 |
                455 |
                180 |
                238 |
                75 |
                100 |
                182 |
                232 |
                414 |
                388 |
                25 |
                40 |
                8 |


                | 2XZ-25 |
                743 |
                355 |
                175 |
                64 |
                495 |
                455 |
                180 |
                238 |
                75 |
                100 |
                182 |
                232 |
                414 |
                388 |
                25 |
                50 |
                8 |



            八、2XZ型旋片式真空泵的使用方法和注意事項:

            1、開箱,檢查泵在運抽中是否擔壞,是否符合出廠要求。 2、先擰開加油螺塞,從加油孔中加油至油標2/3(因出廠運輸關系,真空泵腔內無泵油灌入),后從進氣管孔內加入少許泵油(可能出廠時間太長引起泵腔內干燥)為加強泵腔內潤滑。油位過低對排氣閥不能起封閉作用,影響真空度,過高可能會引起噴油。泵油采用石化行業礦物油型真空泵油標準號為SH0528牌號,配用HFV-N1100,HFV-N1200,HFV-A100. SV-68等。 3、按規定接上三相電源線,三相電機要注意電機旋轉方向與泵支架上的箭頭方向一致,單相電機直接插上電源插座即可,試運轉一下,再開始正常工作。 4、與泵進氣管口的連接管道不宜過長,千萬注意要檢查真空泵外連接管道、接頭及容器絕對不能漏氣,要密封。否則會影響極限真空及真空泵使用壽命。 5、泵的工作環境:溫度5℃~40℃范圍內,相對濕度不大于85%,進氣口壓力1.3*103帕的條件下工作。對抽速在0.5升/秒以上真空泵,均裝有氣鎮閥。如相對濕度較高,可打開氣鎮閥凈化,可抽除少量水蒸氣而不會污染泵油,廷長泵油使用時間,凈化完畢后及時關死。從而提高泵的使用性能。
            6、自吸進油式真空泵,在進氣口壓力為10OKpa-6Kpa時運轉,不得超過3分鐘。
            7、此泵必須安裝在清沽,通風、干燥的場所。
            8、下列情況之一不能使用:
            (1)不能抽吸含有顆粒,塵埃的氣體或膠狀、水狀、液體及腐蝕性的物質。
            (2)不能抽吸含爆炸性氣體或含氧過高的氣體。這種環境應選用我公司生產的防爆真空泵比較合適。
            (3)不能系統漏氣及真空泵匹配的容器過大,在長期抽氣下工作。
            (4)不能作為輸氣泵,壓縮泵等使用。
            9、泵內設有雙重的防返油裝置,永不返油。
            10、此泵是高精度產品,也不是耐腐蝕真空泵,建議配置過濾器使用。

              九、2XZ型旋片式真空泵維護與保養:
               1、保持泵的清潔,防止雜質吸入泵腔內。建議配置過濾器,但過濾器的上接口與下接口間距為整個過濾器高度的3/5左右。當水溶液太多時可通過放水螺塞放掉,然后及時擰緊。該過濾器起緩沖、冷卻、過濾等作用。
            2、保持油位。不同種類或牌號的真空泵油,不可混合使用,如遇污染請及時更換。 3、存放不當,水分或其他揮發性物質進入泵腔內,可打開氣鎮閥凈化之。如影響極限真空,可考慮換油,更換泵油時,先開泵空運轉30分鐘左右,使油變稀,放出臟油,放油的同時,從進氣口緩慢加入少量清潔真空泵油加以沖洗泵腔內部。
            4、如遇泵的噪聲增加或突然咬死,應立即切斷電源,進行檢查。
            5、該系列泵拆卸順序:
            5.1放油。
            5.2松開進氣管壓板螺釘,拔出進氣管。
            5.3松開氣鎮閥壓板螺釘,拔出氣鎮閥。
            5.4拆下油箱。 5.5拆除支座與泵連接的內六角螺釘,松開泵聯軸節緊固螺釘.抽出泵體總成,拆下擋油板。5.6拆下止回閥開口銷,抽出止回閥葉輪。5.7用汽油清洗各部件、疏通油孔待裝。

            6、2XZ型旋片式真空泵裝配順序: 6.1旋片裝上旋片彈簧,插入轉子槽內后,先將高級轉子裝入定子,裝上高級泵蓋、銷、螺釘、鍵、套上軸套,用手旋轉,應無滯阻和明顯輕重感覺。
            6.2參照6.1安裝高級轉子方法,裝上低級轉子。用泵聯軸器人工手盤旋轉幾下,應無滯阻和明顯輕重感覺。 6.3自吸進油泵裝里裝上止回閥部件,調整止回閥頭與進油嘴孔的平面。平啟高度為0.8-1.2毫米,閉合時,止回閥頭應將進油嘴孔嚴密密封,否則容易造成回油。
            6.4裝回排氣閥片、油盒、擋油板等零件。
            6.5裝泵體、鍵、聯軸節重新裝回支座上。
            6.6裝油箱,裝回氣鎮、進氣管螺絲固定。(注意:檢查墊片及0型圈是否完好)
            6.7再從加油孔處加油至油位要求位置,擰上放油螺塞。
            6.8開啟電源,即可使用。

            十、2XZ型旋片式真空泵故障及消除方法:


                | 故障現象 |
                產生原因 |
                消除方法 |






                  真空度不佳 |
                1.油量不夠,油已污染 |
                增加新油或更換油 |


                | 2.進氣口,氣鎮閥密封圈損壞或外管道連接漏氣 |
                調換0型密封圈,排除漏氣部位 |


                | 3.排氣閥損壞或跳出型腔 |
                調換排氣閥片,將閥片放回原位 |


                | 4.油路阻塞 |
                油臟應換油,止回閥彈簧開啟失靈調換,泵濾油網、進油器孔堵塞,予以排除 |


                | 5.泵油溫升過高 |
                檢查油路有否阻塞,改善通風,降低被抽氣體溫度 |


                | 6.旋片磨損,旋片彈簧斷裂 |
                進行大修,調換零件 |




                  運行故障 |
                1、油路阻塞,泵腔內無泵油干磨 |
                檢查進油系統,油臟應換油,嚴禁敞大氣使用 |


                | 2、泵腔內有異物雜質,化學物質及溶液吸入 |
                拆開泵大修,清洗,并裝上濾氣網 |


                | 3、接線錯誤,缺相或地線有誤 |
                檢查、糾正 |



                  漏油 |
                1、油箱墊,放油塞密封不嚴 |
                擰緊密封螺釘或更換墊片 |


                | 2、油標漏油 |
                更換油標,擰緊螺釘或更換墊片 |


                | 3、泵軸骨架油封磨損 |
                更換油封 |






                  噪音增加 |
                電機內風葉碰到罩殼 |
                檢查止回閥開啟高度,濾網,進油器油孔有否阻塞,油過臟,應換油,檢查管路不能漏氣 |


                | 泵座聯軸器松動 |
                調整緊固聯軸器鎖緊螺釘 |


                | 電機故障 |
                更換電機或保養修理 |


                | 旋片彈黃折斷 |
                拆開泵腔,調換旋片彈黃 |


                | 泵腔內有異物 |
                拆開泵大修 |


                | 各部件緊固螺釘松動 |
                檢查各部件,緊固螺釘 |



                  返油 |
                1、止回閥與進油嘴孔位不正 |
                調節止回閥頭與進油嘴位置,使止回閥與進油嘴嚴密密封,或在進氣管口裝接電磁閥 |


                | 2、排氣閥孔有雜質、排氣閥位置不正 |
                清除雜質,將閥片放回原位 |



                  噴油 |
                1、泵內存油量過多,油位過高 |
                放出多余油里,使油位至油標的2/3 |


                | 2、減霧器中有泵油或雜物 |
                檢查并予以清除 |


                | 3、敞通大氣使用 |
                嚴禁敞大氣使用 |



                  發熱、冒煙 |
                1、減霧器冒煙,泵體、電機發熱 |
                檢查泵進氣口外接管道,交接頭及外接容器不能有漏氣現象、要密封、不能敞通大氣工作,檢查油路有否阻塞 |


                | 2、油路阻塞,泵腔內無泵油干磨 |
